伺服控制拉力试验机

时间:2021-08-17 21:18 来源:

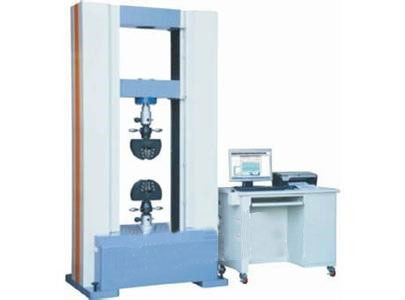

伺服控制拉力试验机(图1)

设备主要功能:

该系列产品采用全计算机控制,广泛应用于橡胶、塑胶、电线电缆、纺织物、防水材料、 无纺布等非金属材料及金属丝、金属箔、金属板材、金属棒等材料的力学性能测试、分析与研究;
配合不同夹具可测试各类型材料,如鞋底、轮胎、橡胶管、胶带、塑料布、塑胶板、金属、包装用薄膜、压克力、ERP、ABS、EVA、PV等,成品、半成品或标准试样之拉伸、压缩、撕裂、弯曲、剥离、剪切力等;
试验机标准:GB/T 16491-2008  电子式万能试验机
GB/T 2611-2007 试验机通用技术要求
伺服控制拉力试验机性能指标及各系统组成
型号 GC-LL-10000N
技术指标 1.        最大试验力:1000kg (10000N)
2.        试验机精度等级: 0.5 级
3.        拉伸空间:标准机型 850 mm  加高机型 1000 mm 选配  可定制其他规格
(无预装夹具时夹具接头间最大距离,具体请参阅尾页结构尺寸图中 H1)
4.        有效试验宽度:标准机型 500 mm   可定制其他规格
5.        采样速率:100Hz;
6.        试验力测量范围:0.2%-100%FS (1 级) /  0.4%-100%FS (0.5 级)
7.        试验力示值分辨率:  1/500000
8.        位移示值分辨率:0.00004mm
9.        位移示值误差:示值的±0.25%以内
10.    位移速率控制范围:0.001-500mm/min
11.    位移速率控制精度:设定值<0.01mm/min时,设定值的±1.0%以内
                  设定值≧0.01mm/min时,设定值的±0.2%以内
12.    力值速率控制范围:0.01-10%FS/S
13.    力值速率控制精度:设定值的±1.0%以内
14.    变形速率调节范围:0.02% ~ 5%FS/S
15.    变形速率控制精度:±1%设定值以内
  16.    恒力、恒变形、恒位移控制范围:0.5%~100%FS
17.    恒力、恒变形、恒位移控制精度:设定值<10%FS时,设定值的±1.0%以内
设定值≧10%FS时,设定值的±0.1%以内
18.    小变形示值误差:示值的±0.5%以内
19.    小变形测量范围: 0.2%-100%FS
20.    小变形分辨率: 1/500000
21.    大变形示值误差:示值的±1%以内
22.    大变形测量范围: 0-900mm
23.    大变形分辨率: 0.001mm
主机尺寸
(标准机型)
约793*553*2095(含底座)
W*D*H(mm)
重量
(标准机型)
约252 kg
外观 天蓝色搭配舰灰色
结构特征
主机结构 横粱:45# 模具钢 研磨处理后静电喷涂;
底座:2.0mm冷轧钢板数控剪折后静电喷涂处理;
防尘罩:2.0mm冷轧钢板数控剪折后静电喷涂处理;
采用高强度立柱固定上下横梁与工作面,构成高强度的门式框架,刚性极佳;
驱动机构 采用松下交流伺服系统,高回应速度,超低振动,保证驱动机构效率高、转速稳定、宽幅可调,满足高精度的速度要求;
传动结构 采用精密时规皮带及台湾上银/德国力士乐预压精密型滚珠丝杆传动,高效率、高刚性、低变形、低噪声,大幅度提高传动效率与位移精度;
测力系统 采用高速度、高精度、无分档连续采集的AD转换器,搭配美国世铨精密拉压型荷重元,满足高稳定性,高精度的力值采集;
最多可搭配五种不同规格荷重元,满足不同量程下的高精度测试;
测位移系统 采用高速电路四象限采集高线数光电编码器信号,彻底解决低速时抖动或测试中方向改变造成的影响,且使试验机的位移分辨率提高四倍;
变形测量系统
(选配)
选配:
大变形引伸计:使用夹持式自动跟踪测量,采用进口高精度光电编码器,经特制传动机构采集夹持标距内的变形,满足橡胶、塑胶、薄膜等高弹性材料的大范围伸长率量测;
变形测量系统
(选配)
选配:
小变形引伸计:采用应变式电子引伸计,高精度,高回应速度,适合金属、复合材料、塑胶、陶瓷等材料的弹性模量、非比例延伸强度等参数的测量;
选择不同规格的标距与变形量,可满足不同类型,不同规格材料的测量;
手动操作盒

手动操作盒:联机后,无需计算机操作亦可上下移动横档,及运行、停止、清零等,装夹试件及校正时极为方便;
系统硬件 采用基于PHILIPS ARM架构的高速A/D资料处理卡,搭配高速度、高精度、无分档连续采集的AD转换器,满足高精度的力值与变形量测;
通讯界面使用USB 2.0高速传输;
测试软件 1.        U21 材料试验软件
2.        高分辨率,高精度,易于操作,满足实验室高精度测试使用,轻松应付各种材料之拉、压、弯、剪、撕、剥等测试!
软件功能特点:
3.        自动清零:接受试验开始指令后,测量系统自动清零;
4.        变形切换:使用电子引伸计测量材料屈服强度时,软件将自动识别材料屈服,并多重提示切换变形方式;
5.        自动返回:选择自动返回功能,试验断裂后,横梁将自动高速返回初始位置;
6.        测试过程:试验过程及测量、显示、分析等均由PC机完成;
7.        显示方式:测试中,曲线实时显示,且随测试自动放大到最佳大小;
用鼠标可局部放大曲线,便于使用者更方便的了解测试过程中任一阶段的性能;
8.        结果再现:软件结构模块化,资料的存贮和处理基于MS-ACCESS数据库,便于与office等办公软件连接;试验结果可任意存取,可对资料曲线再分析;
9.        曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形资料,方便求取各种材料的试验资料;
10.    结果对比:多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;
11.    自动保存:试验完毕,自动保存测试资料;
12.    试验报告:报告可直接打印,也可导出 PDF,Word,Excel等格式;
拉伸:最大力、拉伸强度、屈服强度、非比例延伸强度、断后伸长率、弹性模量等
弯曲:最大弯曲力、弯曲强度、弯曲挠度、弹性模量等
压缩:最大压力、压缩强度、弹性模量等
剥离:最大剥离力、平均剥离力、最小剥离力、最大剥离强度、平均剥离强度、最小剥离强度等;
也可按用户要求的格式对试验报告进行编程和打印;
13.    限位保护:具有程控和机械限位双重保护;
14.    超载保护:当负载超过额定的3-5%时自动停机,也可自由设置超载保护值;
15.    其他保护:可设置超行程、超时间保护;紧急停止:
16.    设有急停开关,用于紧急状态切断整机电源;
17.    支持拉伸、压缩、弯曲、剪切、撕裂、剥离等多种类型的试验;(需选配不同的测试夹具)
18.    多国语言可切换,再无语言障碍;

  专业报告分析输出
报告头,显示项目可任意设定;
报告结果选项可依实际测试需要选择;
报告可直接打印,也可导出 PDF,Word,Excel等格式,或直接输出Excel报告;



可测试项目




拉伸测试(夹具标配)
标配平面夹片0-10mm一副,
其余规格或棒夹片 选配
压缩测试(夹具选配)
弯曲测试(夹具选配)
剥离测试(夹具选配)
撕裂测试(夹具选配)
剪切测试(夹具选配)
穿刺、顶破等其他测试项目(夹具选配)
安装环境需求

软件使用环境
IBM PC兼容机,PIII以上CPU,512M以上存储器;
Windows2000或WindowsXP  SP3或windows7 专业版作业系统;
主板需具备USB 2.0界面;
使用环境 环境温度:15 ~ 30℃;
相对湿度:80%以下;
安装场地 试验机左右及后侧壁板距离墙壁不得小于300mm;
正面距离墙壁距不得小于1000mm;
请参照尾页结构尺寸图:确认门口、通道、电梯等,是否能通行,以免影响贵司工程进度;
供电条件

单相 AC220V ±10% 、500W、50Hz ±2%;
保护地线接地电阻小于4Ω;
要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关独立控制本设备使用为最佳;
验收标准及第三方检定
1.验收标准:技术指标按双方签订之"技术协议书"或GB/T16491-2008标准规定的方法;
2.验收方法:在需方现场进行正式验收;
3.出厂前需方如需请第三方(由国家试验设备质量检测中心检定并出具有效期的检验报告)参与验收,其费用由需方承担,若第一次验收不合格,经供方改进后再一次进行验收时所产生费用由供方承担;
4.客户自行委托国家试验设备质量检测中心检定;
